【検証】Bluetoothイヤホンはゲームに使える？遅延を測定・比較してみた！【aptXLL】

こんにちは、和太郎です。

日々、快適なゲーム環境を求めて色々なデバイスを調査しているわけですが、個人的に感じている事があります。

和太郎

無線のゲーミングイヤホンって選択肢少なくない？？

無線のイヤホンでゲームしたいんだが？？

僕はイヤホン派で、ヘッドバンドタイプを避けたいのですが、調べてみても2021/05/05現在、ヘッドバンド型が主流で選択肢が少ないです…

一般的な音楽用途の無線イヤホンは多くありますが、基本的にBluetooth 接続となっています。
Bluetooth って何だか音が遅延するイメージがあって、ゲームの為に買うのはちょっと気が引けますよね。

今回は、実際Bluetooth 接続の遅延ってどのくらいあるのか？ゲームに何とか使えないのか？を調査・検証してみました。

僕と同じ様に、Bluetooth 接続のデバイスを検討しているものの音の遅延(レイテンシー)が心配で購入を迷っている方向けに、

学生の頃から楽器やオーディオ機器を買い漁り
PCでFPSを10年以上、1万時間以上遊び倒し
エンジニアとして日々様々な機械を作ったり使ったりしている

そんな僕の知識・経験からわかりやすく調査・検証結果をお伝えしていきたいと思います！

遅延が起きるしくみ
1. 有線の場合
2. 無線の場合
  1. 2.4G[Hz](独自無線)とBluetooth の違い
  2. Bluetoothのプロファイル？コーデック？
遅延の実測検証
結論

遅延が起きるしくみ

まず初めに、なぜ音の遅延(=レイテンシー)が発生するのか、その仕組みをざっくり整理します。

今回はPC環境を例に挙げますが、スマホやプレステ、Switch等でも同じ考え方で良いと思います。

有線の場合

有線環境でゲームをしている場合、下の絵の様な流れで音が再生される事になります。

例えばFPSをプレイしていて、クリックで銃を撃つ動作をするとすると、

有線で音が再生される流れ

①
マウスをクリック(銃の発射)する
②
マウスの信号がPCに伝わる
③
ゲームの中から音のデータ(銃の発射音)が出力される
④
音のデータがサウンドデバイスに伝わる
⑤
サウンドデバイスからデータに合わせた信号を出力
⑥
ヘッドセットから音が出る

というような流れで音が再生されます。
厳密に言うと色々省略してますが、ざっくりこんなイメージです。

この時に、主な音の遅延の原因となるのは、
④の音のデータが伝わる箇所と、⑤のサウンドデバイスが音を再生する箇所が遅延の原因となります。

但し、これらが無いと音を再生する事は出来ないため、必要最小限と言えるでしょう。

さらに遅延を短くするために、④の音のデータの伝え方を頑張って短くする技術があり、作曲関連の分野でそのような技術が良く出てきます。

無線の場合

無線の場合はと言うと、有線の際のデータの伝送が無線になる事で要素が増えます。

同様に、FPSをプレイしていて、クリックで銃を撃つ動作を例に説明すると

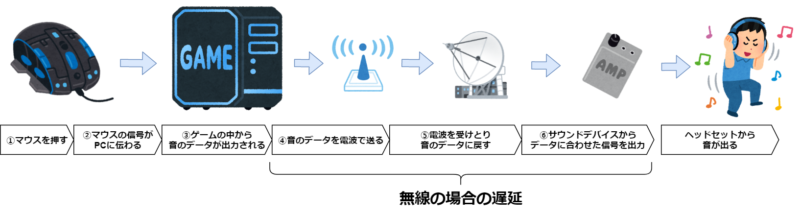

無線で音が再生される流れ

①
マウスをクリック(銃の発射)する
②
マウスの信号がPCに伝わる
③
ゲームの中から音のデータ(銃の発射音)が出力される
④
音のデータを電波で送る
⑤
電波を受け取り、音のデータ(銃の発射音)に戻す
⑥
サウンドデバイスからデータに合わせた信号を出力
⑦
ヘッドセットから音が出る

この時に、主な音の遅延の原因となるのは、
④、⑤、⑥で、特に④、⑤が有線と比較し、電波でデータの通信を行う為の追加の処理が発生し、大きな遅延の要素となっています。

2.4G[Hz](独自無線)とBluetooth の違い

よくゲーミングデバイスでは”2.4G[Hz]帯の独自の低遅延無線”で通信を行っていると紹介されている事があると思います。

一方、音楽を聴く用途ではBluetooth による無線通信を行っていると紹介されている事が多いと思います。

この二つの大きな違いは、先ほど無線通信の仕組みで説明した、④の電波をデータで送る箇所と、⑤の電波を受け取る際の処理が異なります。

ざっくり違いを表にまとめると下の様になります。

	Bluetooth	2.4G[Hz]独自無線
通信するデータ	プロファイルにより様々	機器に必要なデータのみ
音の遅延量	コーデックに依る	一般的に早い
対応機器	BT対応なら接続できる	専用のUSBドングルとしか通信できない

Bluetooth の説明でなんだか意味のわからない単語が出てきましたね。
詳細は次節で解説していきます。

2.4G[Hz]独自無線は、音データの通信以外の余計な処理を除外するなどして、Bluetooth と比較して通信の速度を上げやすく、一般的に2.4G[Hz]の独自通信の方が遅延が少ないと言われています。

Bluetoothのプロファイル？コーデック？

Bluetooth 対応機器の商品の紹介ではよく、プロファイルやコーデックと言った単語が出てくると思います。

まず、プロファイルとは何か？と言うと、どんな種類のデータ通信に対応しているかを表すものになります。

Bluetooth は音だけでなく、例えばマウスやキーボードの操作情報など、色々な機器を無線化する為に使われます。各機器毎に通信したいデータが異なる為、”プロファイル”というルールを決めておき、どのプロファイルに対応しているかを仕様に記載する事で、どんな用途に使えるかを区別しています。

関係ありそうなプロファイルを簡単に紹介すると、下記のような物があります。

プロファイル名	通信内容
A2DP	音のステレオデータ(右と左のデータ)の送信
AVRCP	音量の上げ下げ等の操作
HSP	通話に用いる音声の入出力データ
HFP	電話の発着信や、通話に用いる音声の入出力データ
HID	キーボードやマウスの操作データ

他にもたくさんあります。興味がある方は下記など見てみてください。

Bluetoothプロファイルの一覧 - Wikipedia

続いて”コーデック”とは何か？と言うと、音のデータを送る際に、効率よく電波で送る為の技術や仕様の種類を表しています。

コーデックはBluetooth の登場から、色々な進化があり、現状複数の技術が覇権争いをしているような状況です。コーデックは音質や遅延量に大きな差があるため、この点はしっかり確認するようにしましょう。

コーデックの種類は下記が代表的です。

コーデック名	特徴
SBC	Bluetoothで音のデータ通信に必須のコーデック。遅延が大きい。
ACC	主にApple製品でよく使われている。SBCより遅延が小さい
AptX	主にAndroid製品でよく使われている。SBCより遅延が小さい
AptX HD	AptXをさらに高音質にしたもの
AptX LL(LowLetency)	AptXと音質は同等のまま、さらに低遅延にしたもの。現在最も低遅延
LDAC	現在最もデータ量多く通信でき高音質と言われているもの

今回一番重要なキーワードは AptX LLです。

無線イヤホンでゲームを楽しむ為には、現状最も低遅延と言われているこのAptX LLの遅延量がどのくらいなのか？ゲームプレイに耐えうるのか？が鍵となります。

次節からは、これらを踏まえて検証をしていきます。

コーデックは送り側と、受け側両方が対応してないと使えません！

例えば、AptXLL対応のスマホ(送り側=トランスミッター)と、AptXLL対応のワイヤレスイヤホン(受け側＝レシーバー)が揃えば、AptXLLで音の通信ができるようになります。

遅延の実測検証

それでは遅延が実際どのくらいあるのか？ゲームプレイに問題無い範囲なのか？を検証していきます。

有線、Bluetooth、2.4G[Hz]独自無線、それぞれの遅延量が具体的にどのくらいか具体的な数値で比較できるのが一番わかりやすいかと思いますので、なんとか測定を試みます。

検証方法

今回は”音声フィードバックテスト”と言われる測定方法で”ラウンドトリップレイテンシ”を測定しました。

難しくなるので細かい説明を省きますが、興味がある方は下記を見てみてください。

オーディオレイテンシの測定 | Android オープンソースプロジェクト | Android Open Source Project

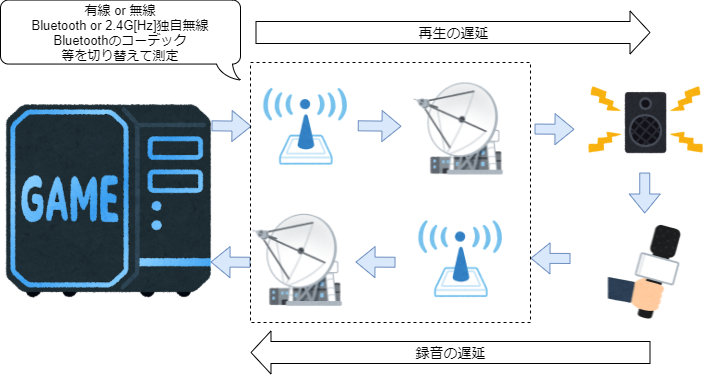

ざっくり測定方法を説明すると、下の絵の様な環境で測定を行います。

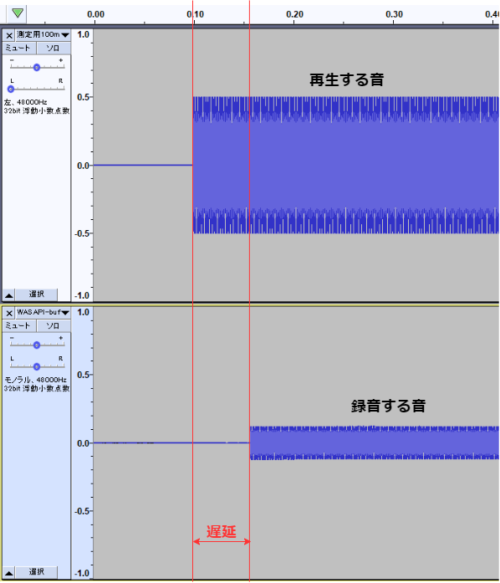

ヘッドセット等から再生される音を直ぐに録音する事で、PCから送信した音がまたPCに戻ってくるまでの時間を測定します。下の絵のようなデータが取れます。

往復の時間になっているので、これを半分にして、おおよそ再生の遅延とみなします。

また、PCの負荷状況などで遅延はばらつくため、5回測定した平均を結果とします。

半分にしたり、5回の平均と回数が少なかったり色々厳密ではないのであくまで参考です。

とはいえ、各方式の遅延の比較には十分です。

検証機器

今回の検証では、有線、無線の比較。無線の中でもBluetoothのコーデック違いや、2.4G[Hz]独自無線の比較をする為に、色々な対応機器を用意しました。

下の表が機器一覧です。

機器	接続方式
デスクトップPC直挿し	有線
Logicool G733	2.4G[Hz] 独自無線(=lightspeed)
Creative BT-W3 + Sennheiser momentum free	Bluetooth SBC
Creative BT-W3 + Sennheiser momentum free	Bluetooth aptX
Creative BT-W3 + Sennheiser momentum free	Bluetooth aptX LL

有線機器

デスクトップPCにUSB接続のオーディオインターフェースを接続し、出力端子と入力端子を有線で接続して測定しました。

これで音の伝搬も無視した、最速の往復の遅延を測定できます。

また、この後の無線接続機器の録音でMic＋オーディオインターフェースを使うため、条件を揃えるためにこの環境としています。

2.4G[Hz]独自無線 (Logicool lightspeed)

2.4G[Hz]独自無線の機器として、Logicool G733を測定してみました。

G733はLogicool独自のLIGHTSPEEDという高速な無線通信をしているとの事です。
公式の商品紹介は下記です。

G733超軽量、ワイヤレスゲーミングヘッドセット

あなたのスタイルに合わせてデザインされたゲーミングヘッドセット、G733を体験してください。LIGHTSPEEDワイヤレス、カスタマイズ可能なフロントフェースLIGHTSYNC RGBライト、Blue VO!CEなどで自由にプレイ。調節可能な、リバーシブルサスペンションヘッドバンドストラップを装備。また、プレイ...

商品が気になった方は下記からどうぞ！

Logicool G G733 ワイヤレスゲーミングヘッドセット PC PS5 PS4 LIGHTSPEED 無線 7.1ch USB BLUE VO!CE搭載マイク 278g 軽量 LIGHTSYNC RGB G733-BK 国内正規品

Logicool G(ロジクール G)

Amazonの商品レビュー・口コミを見る

Amazon

楽天

測定時には下の写真の様に再生はG733から再生し、録音は有線のMicを使っています。
これは、この後のBluetooth接続時にはワイヤレスイヤホンのマイクは使用できないため、測定条件を揃えるための処置です。

Bluetooth (SBC/AptX/AptXLL)

Bluetooth機器として、送信機にCreative BT-W3を、受信機にSennheiser momentum free を使用しました。

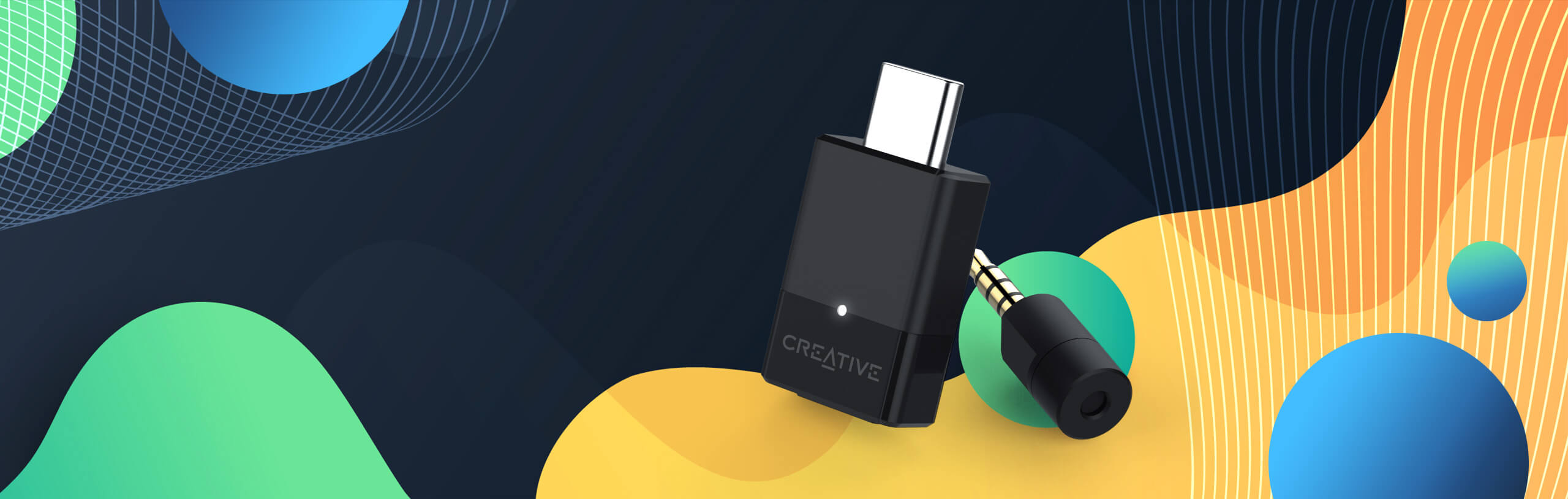

Creative BT-W3はUSB接続した機器のオーディオ出力をBluetoothで送信する事ができるUSBドングルで、Bluetoothに元々対応していないPCでもBluetoothで音を送れるようになります。
コーデックはSBC/AptX/AptXHD/AptXLLに対応しています。

公式の製品情報は下記です。

Creative BT-W3

受信機にはSennheiser momentum free は音楽用途のワイヤレスイヤホンですが、SBC/AptX/AptXLLと幅広いコーデックに対応しています。

公式の製品情報は下記です。

MOMENTUM Free | Sennheiser 日本

MOMENTUM Free. Headphones Bluetooth with integrated mic for smartphones, on-the-go music & entertainment - easy call control function.

どちらもAptXLLを用いた低遅延の無線通信に期待し購入した商品です。
とてもおすすめなのでそれぞれ別記事で個別に詳細を紹介したいと思います。
商品が気になった方は下記からどうぞ！

ゼンハイザー HD1 FREE MOMENTUM NFC/Bluetooth対応カナル型ワイヤレス・イヤホン M2 IEBT SW [並行輸入品]

Sennheiser(ゼンハイザー)

Amazonの商品レビュー・口コミを見る

Amazon

楽天

Creative BT-W3 PS4/PS5/Nintendo Switch使用可能 Bluetooth トランスミッター USB オーディオ/チャット用ゲーム/テレワーク低遅延 aptX LL aptX HD対応 PCソフト不要 HP-BTW3

クリエイティブ・メディア

Amazonの商品レビュー・口コミを見る

Amazon

楽天

Bluetoothの通信では、HSPやHFPのプロファイルが選択されていないとMicの入力データを送る事ができません。一方、ゲームプレイ時に使用する音のステレオ再生は、プロファイルはA2DPを選ぶ必要があり、イヤホンに搭載されているMicを使う事はできません。

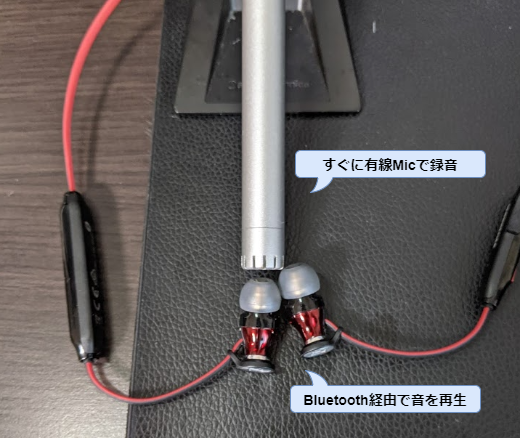

よって、測定時には下の写真の様に、録音は有線のMicを使用します。

検証結果

結果は下の表のとおりです。

接続方式	遅延[ms]
有線	31.4
2.4G[Hz] 独自無線(=lightspeed)	31.8
Bluetooth SBC	148.9
Bluetooth aptX	133.8
Bluetooth aptX LL	48.9

[ms]は、1秒=1[seconds]の1000分の1を表す単位で”ミリ秒”の事です。

1[km]と1[mm]みたいな関係ですね。

なんと、2.4G[Hz]独自無線は、ほぼ有線と同等という結果となっています。

一方、Bluetoothは古くからあるSBCは有線と比較して、110[ms]も遅延が多いです。110[ms]と言うと、0.1秒とちょっとです。なかなかの差ですね…

そして期待のAptXLLは48.9[ms]と、有線・2.4G[Hz]独自無線に対して17[ms]程遅延が多いという結果となりました。

個人的な印象としては、かなり健闘していると感じています！

有線がやはり一番遅延が少ない！
2.4G[Hz]独自無線もやはり早く、有線と差は無いと言えるレベル！
AptX LLも健闘し、有線と比較しても遅延の増加は20[ms]以下！

BluetoothはAptXLL以外遅延が100[ms]以上増える…

どのくらいの遅延までゲームプレイに影響ないのか？

代表的な各方式の遅延量はわかりましたが、実際ゲームプレイに影響を与えない遅延量はどのくらいなのでしょうか？

下記の日本音響学会のQAを参考にすると、人間が映像と音のずれを知覚(気づく)事ができるのは、音の遅れでは125[ms]との事です。意外と耐えますね…

これをみると、BluetoothのSBCやAptXはかなりギリギリです。人によっては気づくレベルでしょう。

ページが見つかりませんでした | 日本音響学会

Acoustical Society of Japan, ASJ

別な視点で考えてみましょう。

普段ゲームプレイ時に使用しているモニターのリフレッシュレートは30~240[fps]といった数字の物がほとんどかと思います。

このfpsという単位は、frame pre seconds の略で一秒間に何回映像が切り替わるかを示すものです。
この値が大きいほど1秒間に映像を更新する頻度が増え、より滑らかな映像に感じます。

例えば60[fps]を例に、映像が切り替わるのに何秒かかるか計算すると、
1秒÷60回=0.016[秒]=16[ms]です。

これを元に、音の遅延を映像の切り替わる回数で表してみると、例えば有線の31.4[ms]の遅延なら、
31.4[ms] ÷ 16[ms] = 1.9

と、映像が二回切り替わる間に音が再生される事がわかります。

この映像の切り替わる頻度と音の遅延量を比較してみると、下の表の様になります。

接続方式	遅延[ms]	30[fps]	60[fps]	144[fps]	240[fps]
有線	31.4	0.9	1.9	4.5	7.5
2.4G[Hz] 独自無線(=lightspeed)	31.8	0.9	1.9	4.5	7.6
Bluetooth SBC	148.9	4.4	8.9	21.4	35.7
Bluetooth aptX	133.8	4.0	8.0	19.2	32.1
Bluetooth aptX LL	48.9	1.4	2.9	7.0	11.7
